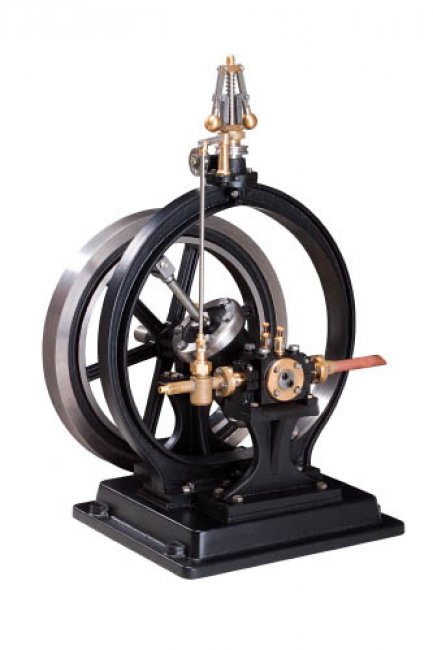

Bei dieser Maschine handelt es sich um eine recht kuriose aber interessante Konstruktion einer Dampfmaschine. Hierbei dreht der gesamte Zylinder, welcher mit einer durchgehenden Kolbenstange und nur einem Kolben ausgerüstet ist, in einer ellyptischen Kreisbahn seine Runden. Das Original dieser Maschine wurde in der Mitte des 19. Jahrhunderts in England konstruiert. Da es auch damals schon hohe Lizenzgebühren gab, wurde mit dieser Konstruktion das Patent für die Kurbelwelle umgangen, welches damals ein Nähmaschinenhersteller inne hatte. Die Dampfverteilung erfolgt durch die Lagerwelle des Zylinders mittels zweier Bohrungen. Im Außenlager befindet sich die Verteilerbüchse, welche gleichzeitig das Lager bildet. Diese ist um einige Grad verdrehbar um eine genaue Steuerung des Dampfes einzustellen.
Technische Daten :
Bohrung: 35 mm
Hub: 50 mm
Höhe: ca. 250 mm
Schwungrad: 200 mm
Achtung : Fertig aufgebaute Maschinen sind keine Lagerware. Sie werden nur auf Bestellung für den Kunden gefertigt und haben deshalb eine gewisse Lieferzeit. Diese sollte im Vorfeld abgesprochen werden. Ebenfalls wird im Vorfeld eine Anzahlung von 30% des Maschinenpreises fällig. Die Schlussrechnung wird nach Fertigstellung aber vor Auslieferung gestellt. Für den Versand einer fertig aufgebauten Maschine ist es notwendig, diese in einer stabilen Holzkiste zu verpacken. Diese wird pauschal mit einem Preis von 35,00 € zusätzlich zu den jeweiligen Versandkosten berechnet.
